Met behulp van de BMP280 met de Raspberry Pi

De BMP280 barometrische druk- en temperatuursensor that provides accurate atmospheric pressure and temperature readings. It is commonly used for weermonitoring, hoogtemeting en omgevingsdetectie BMP280 met een Raspberry Pi met behulp van Python en I2C/SPI-communicatie.

Wat u nodig hebt

1. Raspberry Pi
2. BMP280
3. Breadboard en jumperdraden
4. Python geïnstalleerd op de Raspberry Pi

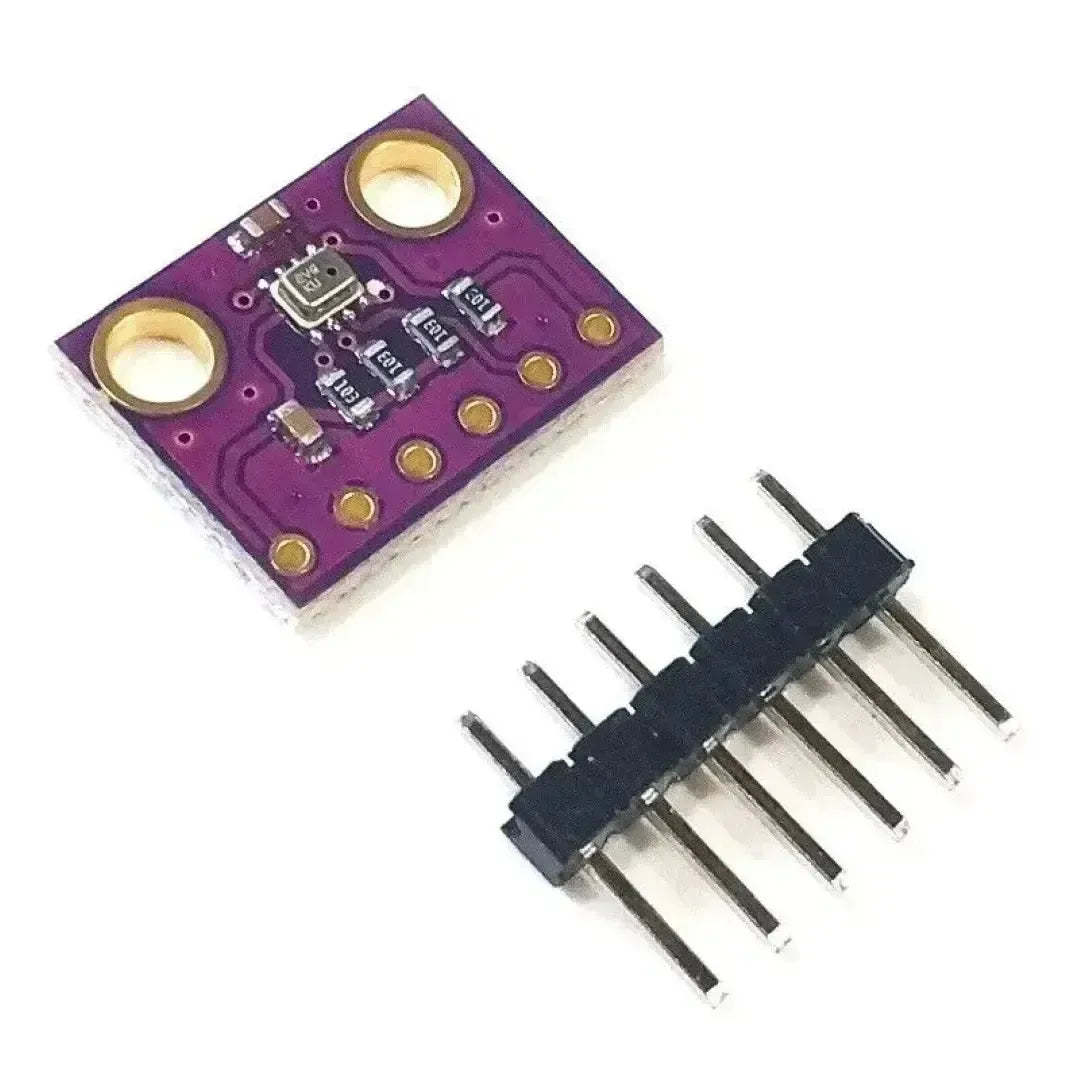

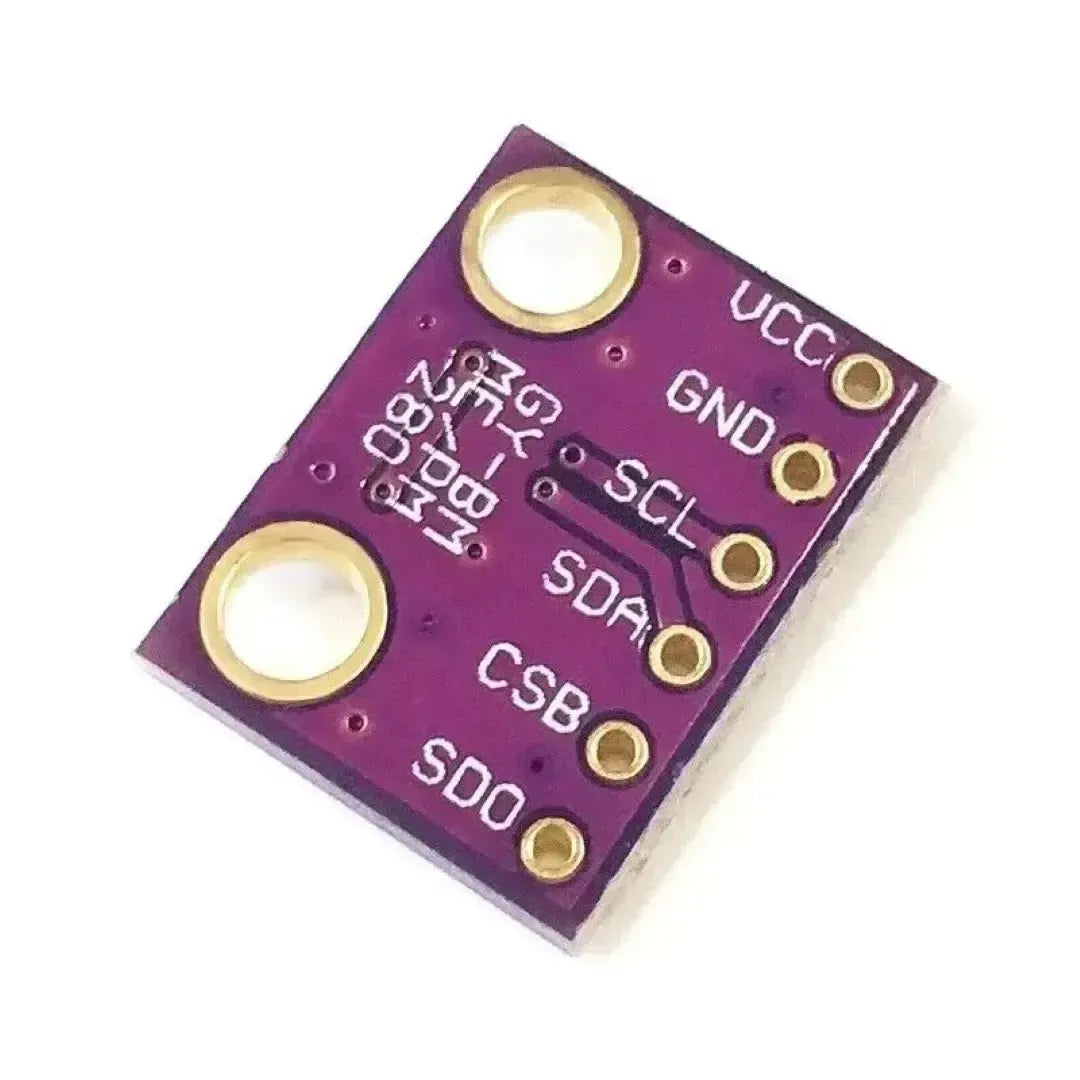

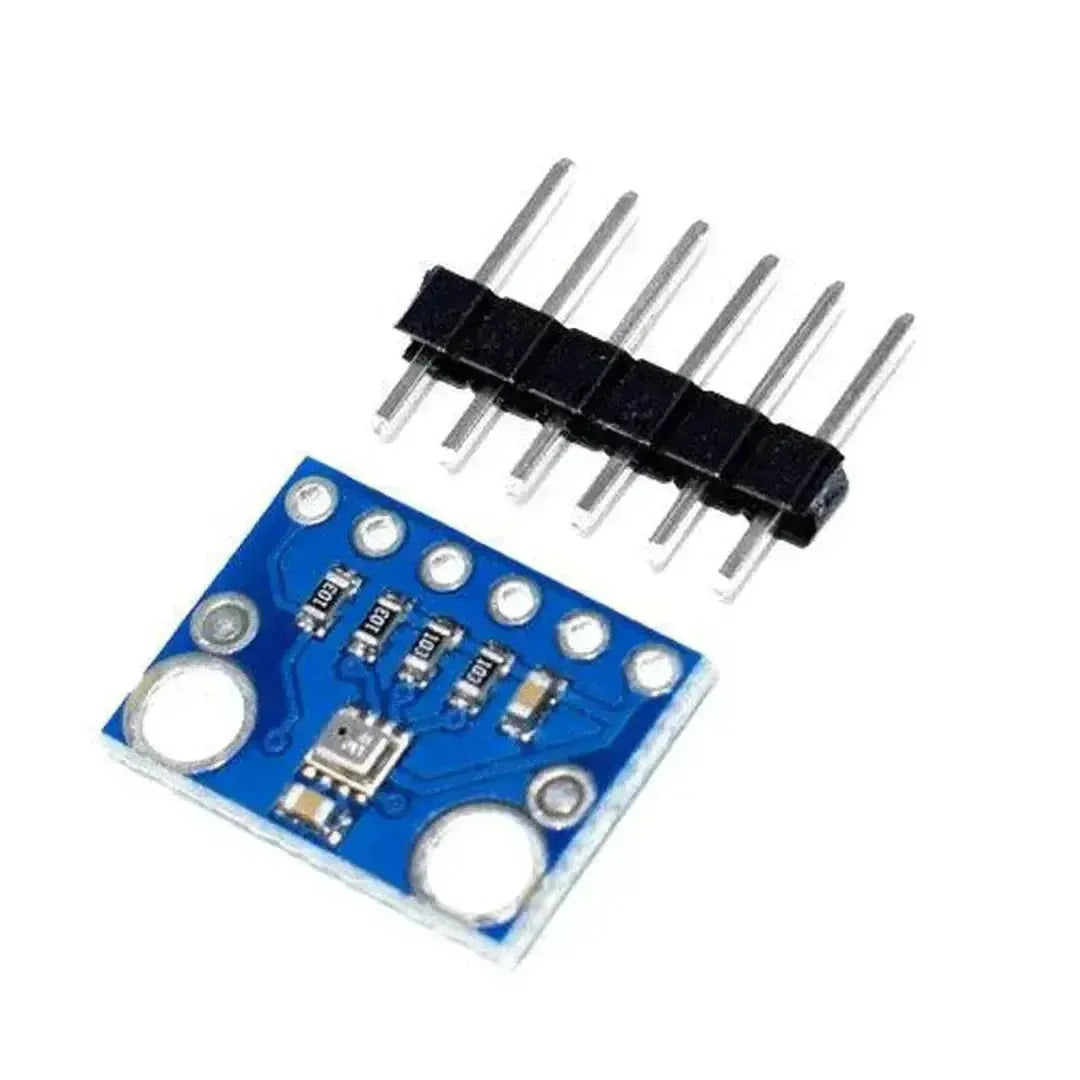

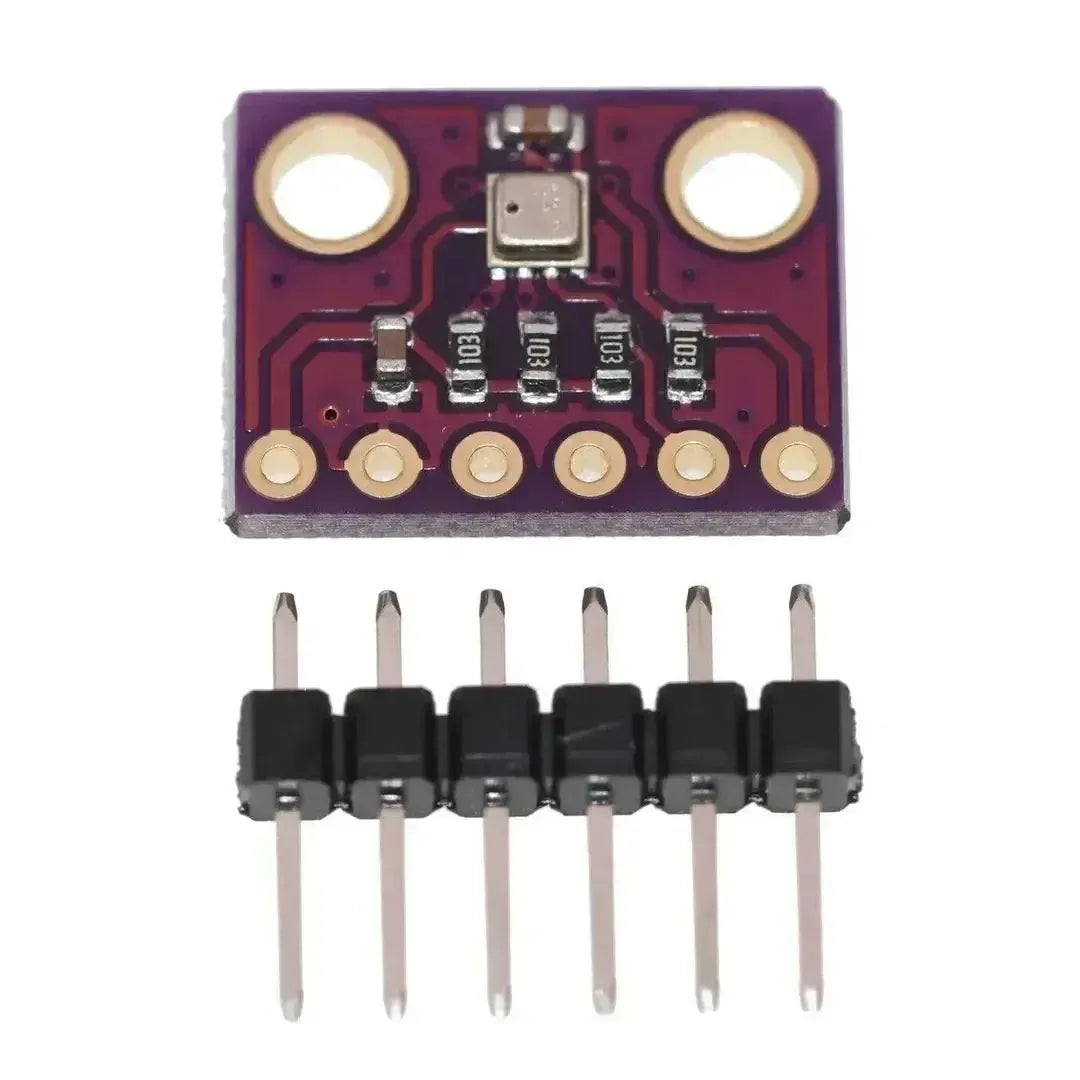

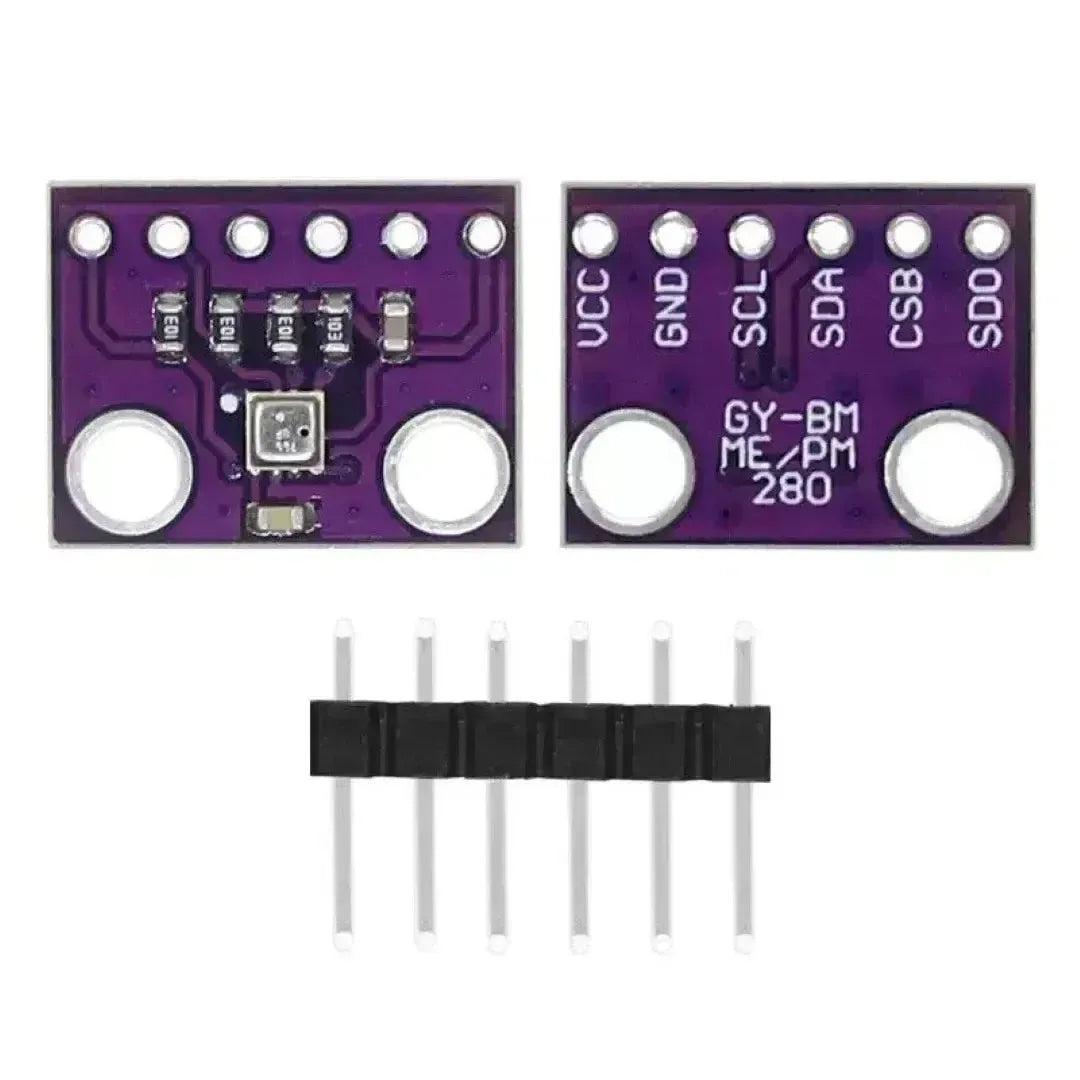

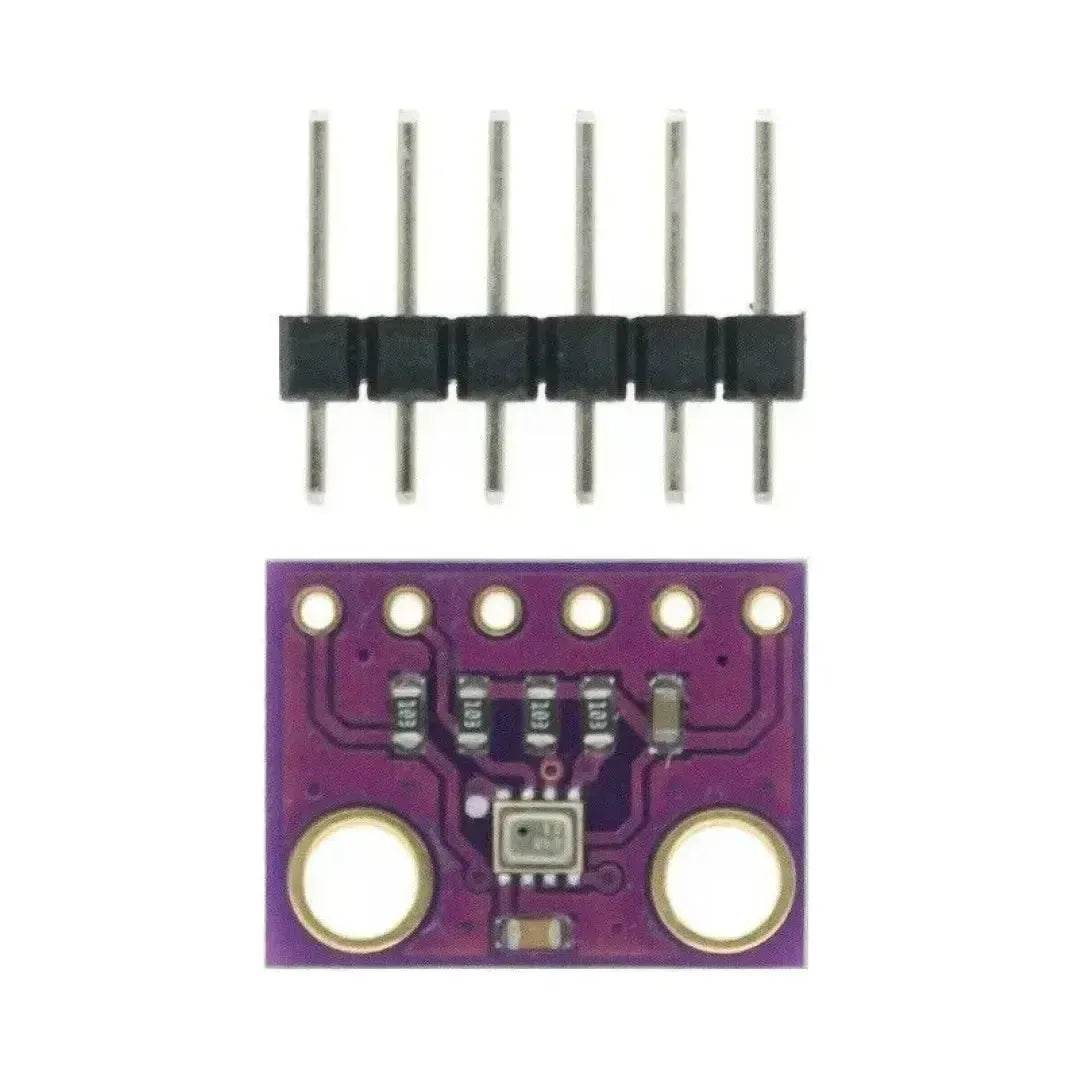

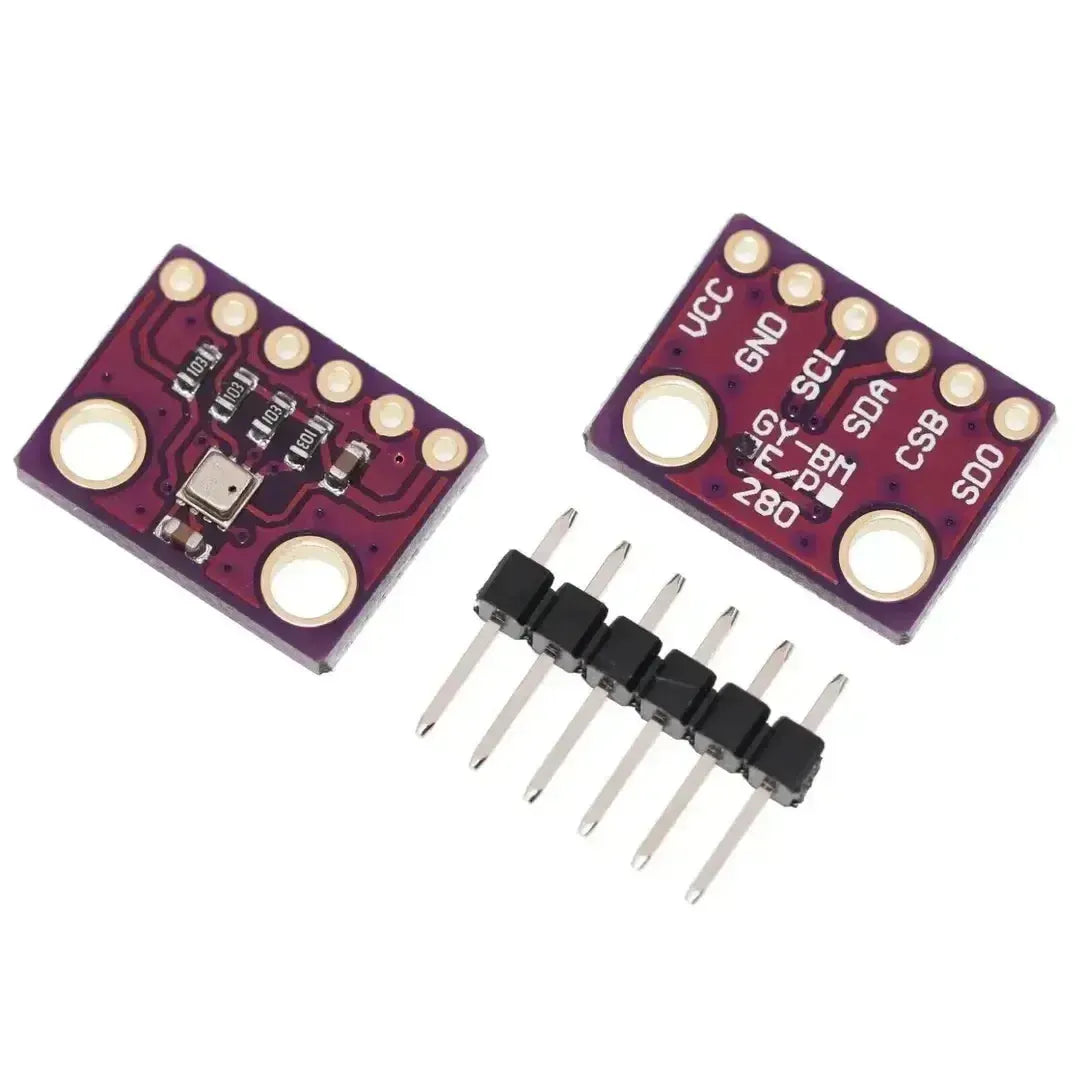

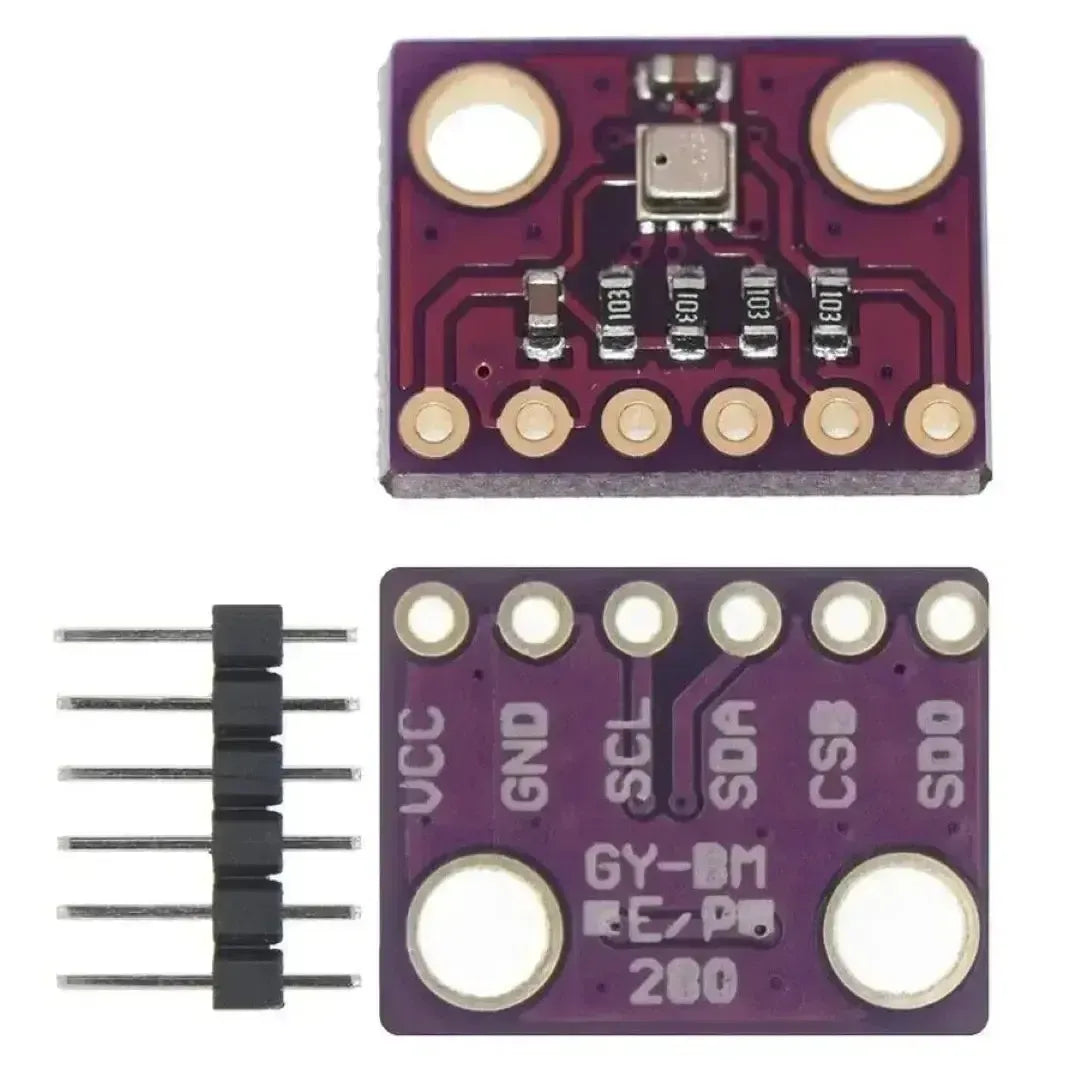

BMP280

De BMP280 ondersteunt zowel I2C- als SPI-communicatie.

For I2C Mode (Recommended)

Voor SPI-modus

Opmerking: BMP280 is actief op 3.3V. Niet doen sluit deze niet aan op 5V, omdat dit de module kan beschadigen.

Step 2: Enable I2C or SPI on the Raspberry Pi

For I2C Communication

1. Open de Raspberry Pi-configuratietool:

   sudo raspi-config


2. Navigeer naar Interface-opties > I2C activeer deze.
3. Herstart de Raspberry Pi:

   sudo reboot


4. Controleer of de BMP280 is gedetecteerd op de I2C-bus:

   sudo i2cdetect -y 1


   De BMP280 moet verschijnen op het adres 0x76 or 0x77.

For SPI Communication

1. Schakel SPI in via:

   sudo raspi-config


2. Navigeer naar Interface-opties > SPI activeer deze.
3. Herstart de Raspberry Pi:

   sudo reboot


4. ls /dev/spidev*


   Je zou moeten zien /dev/spidev0.0 en /dev/spidev0.1.

Step 3: Install Required Libraries

1. Werk de pakketlijst van je Raspberry Pi bij:

   sudo apt update && sudo apt upgrade -y


2. Installeer de vereiste I2C/SPI-tools Python-bibliotheken:

   sudo apt install -y python3-smbus python3-spidev python3-pip
   pip3 install adafruit-circuitpython-bmp280


Stap 4: Gegevens lezen uit de BMP280

python Python-code voor I2C-modus

python
import time
import board
import busio
import adafruit_bmp280

# Initialiseer I2C-bus en BMP280 python
 sensor
i2c = busio.I2C(board.SCL, board.SDA)
bmp280 = adafruit_bmp280.Adafruit_BMP280python
_I2C(i2c)

# Stel de luchtdruk op zeeniveau in (optioneel, voor hoogtemetingen)
bmp280.sea_level_pressure = 1013.25

try:
    while True:
        print(f"Temperatuur: {bmp280.temperature:.2f} °C")
        print(f"Druk: {bmp280.pressure:.2f} hPa")
        print(f"Hoogte: {bmp280.altitude:.2f} m")
        print("------------------------")
        time.sleep(2)
except KeyboardInterrupt:
    print("Afsluiten...")

python Python-code voor SPI-modus

python
import time
import board
import busio
import digitalio
import adafruit_bmp280

# Initialiseer SPI-bus en BMP280 python
 sensor
spi = busio.SPI(board.SCK, board.MOSI, board.MISO)
cs = digitalio.DigitalInOut(board.D8)  # Gebruik GPIO8 (Pin 24) voor CS
bmp280 = adafruit_bmp280.Adafruit__BMP280python
_SPI(spi, cs)

try:
    while True:
        print(f"Temperatuur: {bmp280.temperature:.2f} °C")
        print(f"Druk: {bmp280.pressure:.2f} hPa")
        print(f"Hoogte: {bmp280.altitude:.2f} m")
        print("------------------------")
        time.sleep(2)
except KeyboardInterrupt:
    print("Afsluiten...")

Stap 5: Toepassingen van BMP280 met Raspberry Pi

1. Weermonitoring
2. Hoogtemeting
3. IoT-projecten
4. Huisautomatisering

Probleemoplossing

1. BMP280 Niet gedetecteerd (i2cdetect wordt niet weergegeven 0x76 or 0x77)

   • Zorg ervoor dat de SDA/SCL-pinnen
   • Controleer of I2C is ingeschakeld met behulp van sudo raspi-config.

2. Onjuiste metingen

   • Controleer op losse verbindingen or problemen met de stroomvoorziening.
   • Zorg ervoor dat de sensor is niet blootgesteld aan plotselinge temperatuurschommelingen.

3. SPI-communicatieproblemen

   • Zorg ervoor dat SPI is ingeschakeld (ls /dev/spidev* should list devices).
   • Verifiëren correcte CS-pinselectie in het Python-script.

Conclusie

De BMP280 sensor biedt nauwkeurige metingen van barometrische druk, temperatuur en hoogte weerstations, IoT-toepassingen en milieumonitoring BMP280 in je Raspberry Pi-projecten voor realtime gegevensverzameling en -analyse! 🚀
