Met behulp van de PN532 met de Raspberry Pi

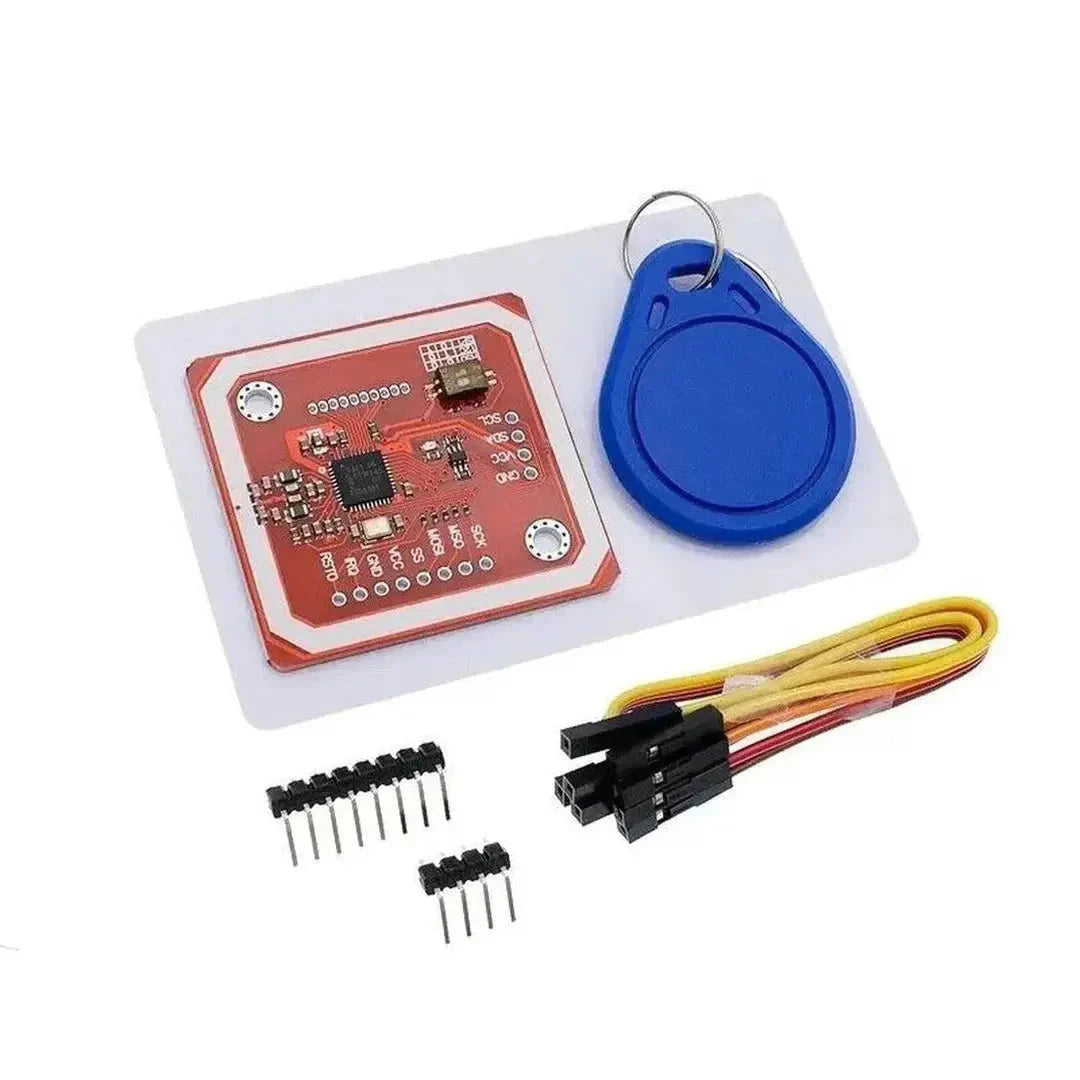

De PN532 is een veelzijdige NFC-module (Near Field Communication) die kan worden gebruikt voor het lezen en schrijven van NFC-tags, evenals voor het implementeren van RFID-systemen. Door de PN532 te gebruiken met een Raspberry Pi, kun je NFC-functionaliteit integreren in je projecten voor toepassingen zoals toegangscontrole, contactloze betalingen en IoT-apparaten. Deze handleiding leidt je door het instellen en gebruiken van de PN532 met een Raspberry Pi.

Wat je nodig hebt

1. Raspberry Pi (elk model met GPIO-ondersteuning, bijv. Pi 3, Pi 4)
2. PN532 NFC-module
3. Breadboard en jumperkabels
4. Een computer met SSH-toegang tot de Raspberry Pi of een aangesloten toetsenbord en monitor
5. Python geïnstalleerd op de Raspberry Pi

Stap 1: De PN532 aansluiten op de Raspberry Pi

De PN532-module ondersteunt meerdere communicatieprotocollen, waaronder I2C, SPI en UART. Deze handleiding gebruikt de I2C-interface voor het gemak.

Aansluitingen (I2C-modus)

Let op: De SEL0- en SEL1-pinnen bepalen de communicatiemodus. Door SEL0 met GND en SEL1 met VCC te verbinden, selecteer je de I2C-modus.

Stap 2: De I2C-interface inschakelen op de Raspberry Pi

1. Open het configuratieprogramma van de Raspberry Pi:

   sudo raspi-config


2. Navigeer naar Interface Options > I2C en schakel deze in.
3. Start de Raspberry Pi opnieuw op:

   sudo reboot


Stap 3: Vereiste tools en bibliotheken installeren

1. Update je Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Installeer de I2C-tools:

   sudo apt install -y i2c-tools


3. Installeer Python-bibliotheken voor I2C-communicatie en PN532-functionaliteit:

   pip install adafruit-circuitpython-pn532


Stap 4: De verbinding verifiëren

1. Gebruik i2cdetect om te controleren of de PN532 wordt gedetecteerd op de I2C-bus:

   sudo i2cdetect -y 1


2. Je zou de PN532 moeten zien op adres 0x24 of 0x48. Zo niet:
• Controleer je bedrading.
• Zorg ervoor dat de PN532 van stroom wordt voorzien.

Stap 5: NFC-tags lezen met Python

Het volgende Python-script laat zien hoe je NFC-tags leest met de PN532.

Python-codevoorbeeld

import board
import busio
from adafruit_pn532.i2c import PN532_I2C

# I2C-verbindingsinstellingen
i2c = busio.I2C(board.SCL, board.SDA)
pn532 = PN532_I2C(i2c, debug=False)

# Configureer PN532 om NFC-tags te lezen
pn532.SAM_configuration()

print("Wachten op een NFC-tag...")

while True:
    uid = pn532.read_passive_target(timeout=0.5)
    if uid is not None:
        print(f"NFC-tag gevonden met UID: {uid.hex()}")

Stap 6: Toepassingen van de PN532

1. Toegangscontrole: Creëer een NFC-gebaseerd deurslotsysteem.
2. Contactloze betalingen: Simuleer betalingssystemen met NFC-kaarten.
3. IoT-projecten: Gebruik NFC-tags om automatiseringsgebeurtenissen te activeren.
4. Gegevenslogboekregistratie: Schrijf gegevens naar NFC-tags voor inventaris- of trackingdoeleinden.

Probleemoplossing

1. Apparaat niet gedetecteerd:

   • Controleer de SDA- en SCL-verbindingen.
   • Zorg ervoor dat de I2C-interface is ingeschakeld op de Raspberry Pi.
   • Controleer de configuratie van de SEL0- en SEL1-pinnen voor de I2C-modus.

2. Leesfouten:

   • Zorg ervoor dat de NFC-tag zich binnen het bereik van de PN532.
   • bevindt. Controleer op interferentie door metalen voorwerpen of andere elektronische apparaten.

3. I2C-fouten:

   • Zorg ervoor dat er geen conflicterende apparaten op de I2C-bus aanwezig zijn.

Conclusie

De PN532 NFC-module is een veelzijdige tool voor het toevoegen van NFC- en RFID-mogelijkheden aan je Raspberry Pi-projecten. Door deze handleiding te volgen, kun je de PN532 instellen en gebruiken voor toepassingen zoals toegangscontrole, IoT-automatisering en contactloze gegevensuitwisseling. Experimenteer met het lezen en schrijven van NFC-tags om het volledige potentieel van deze krachtige module te ontdekken!
