Met behulp van de MCP2515 met de Raspberry Pi

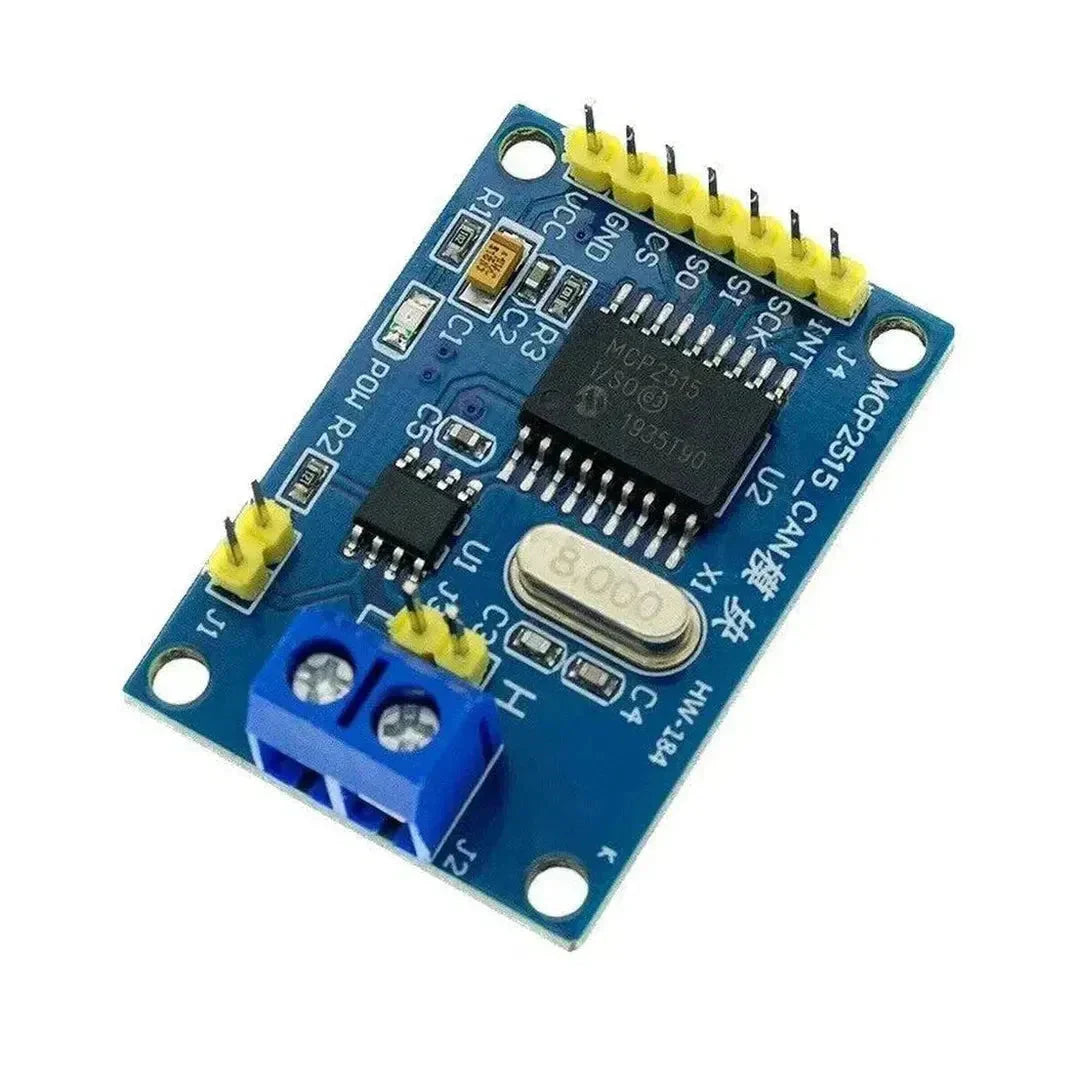

Using the MCP2515 with the Raspberry Pi

De MCP2515 MCP2515 met een Raspberry Pi.


Wat u nodig hebt

  1. Raspberry Pi
  2. MCP2515 CAN-module
  3. Breadboard en jumperdraden
  4. A computer with SSH access to the Raspberry Pi or a connected keyboard and monitor
  5. Python geïnstalleerd op de Raspberry Pi
  6. CAN-transceivermodule (indien niet inbegrepen bij de MCP2515)

MCP2515

De MCP2515 communicteert met de Raspberry Pi via het SPI-protocol.

Aansluitingen (SPI-modus)

MCP2515 Pin Raspberry Pi Pin
VCC 3.3V (Pin 1)
GND Aarde (Pin 6)
CS GPIO8 (Pin 24, SPI0_CE0)
SO GPIO9 (Pin 21, SPI0_MISO)
SI GPIO10 (Pin 19, SPI0_MOSI)
SCK GPIO11 (Pin 23, SPI0_SCLK)
INT GPIO25 (Pin 22)

Step 2: Enable the SPI Interface on the Raspberry Pi

  1. Open de Raspberry Pi-configuratietool:
    sudo raspi-config

  2. Navigeer naar Interface-opties > SPI activeer deze.
  3. Herstart de Raspberry Pi:
    sudo reboot


Step 3: Install Required Libraries and Tools

  1. Update je Raspberry Pi:
    sudo apt update && sudo apt upgrade -y

  2. Installeer de can-utils pakket voor CAN-communicatie:
    sudo apt install -y can-utils


Step 4: Configure the CAN Interface

  1. Open de /boot/config.txt {}

    sudo nano /boot/config.txt

  2. MCP2515 overlay:

    dtoverlay=mcp2515-can0,oscillator=16000000,interrupt=25
    dtoverlay=spi-bcm2835


    Save and exit.

  3. Start de Raspberry Pi opnieuw op:

    sudo reboot

  4. Breng de CAN-interface in de lucht:

    sudo ip link set can0 up type can bitrate 500000

  5. Controleer de CAN-interface:

    ifconfig can0


MCP2515

  1. Send a CAN Message: Gebruik de cansend opdracht om een testbericht te verzenden:

    cansend can0 123#DEADBEEF

  2. Receive a CAN Message: Gebruik de candump opdracht om binnenkomende berichten te monitoren:

    candump can0


MCP2515

Installeer de python-can library om CAN-berichten te verzenden en te ontvangen via Python.

Installatie

pip install python-can

python Voorbeeld van een Python-script

python
import can

# Maak een CAN-businstantie aan
bus = can.interface.Bus(channel='can0', bustype='socketcan')

# Verzend een CAN-bericht
msg = can.Message(arbitration_id=0x123, data=[0xDE, 0xAD, 0xBE, 0xEF], is_extended_id=False)
bus.send(msg)
print("Bericht verzonden: ", msg)

# Ontvang een CAN-bericht
print("Wachten op een bericht...")
message = bus.recv()
print("Ontvangen bericht: ", message)

Probleemoplossing

  1. CAN Interface Not Found:

    • Controleer of de SPI-interface is ingeschakeld.
    • Controleer de bedrading tussen de Raspberry Pi en de MCP2515.
    • Zorg ervoor dat de /boot/config.txt
  2. Geen CAN-berichten:

    • Controleer of de CAN-bus correct is afgesloten met 120-ohm weerstanden.
    • Zorg ervoor dat de bitrate op alle apparaten op de CAN-bus overeenkomt.
  3. Python-fouten:

    • Zorg ervoor dat de python-can
    • Controleer het Python-script op typfouten of configuratiefouten.

Toepassingen van de MCP2515

  1. Voertuigdiagnose en -monitoring
  2. Industriële automatiseringssystemen
  3. Communicatienetwerken voor robotica
  4. IoT-projecten die betrouwbare communicatieprotocollen vereisen

Conclusie

De MCP2515 CAN-controllermodule MCP2515
