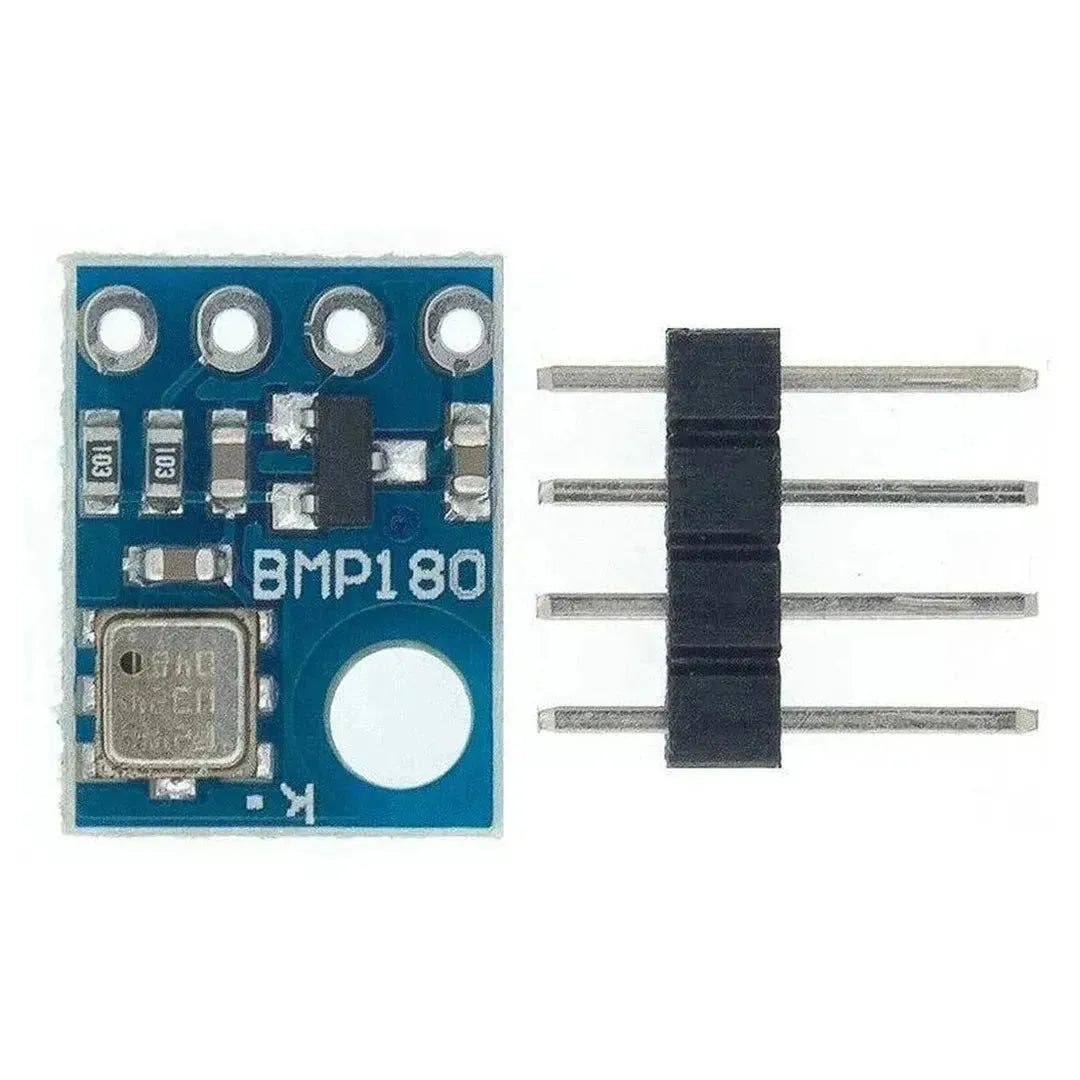

Met behulp van de BMP180 met de Raspberry Pi

BMP180 barometrische druk- en temperatuursensor BMP180 sensor kan de atmosferische druk en temperatuur meten, wat het nuttig maakt voor weerstations, hoogtemetingen en andere toepassingen voor milieumonitoring.

Wat u nodig hebt

1. Raspberry Pi
2. BMP180 Sensor Module
3. Breadboard en jumperdraden
4. A computer with SSH access to the Raspberry Pi or a connected keyboard and monitor
5. Python geïnstalleerd op de Raspberry Pi

BMP180 naar de Raspberry Pi

De BMP180

Connections (I2C Mode)

Step 2: Enable the I2C Interface on the Raspberry Pi

1. Open de Raspberry Pi-configuratietool:

   sudo raspi-config


2. Navigeer naar Interface-opties > I2C activeer deze.
3. Herstart de Raspberry Pi:

   sudo reboot


Step 3: Install Required Libraries

1. Update je Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Installeer de I2C-tools en de benodigde Python-bibliotheken:

   sudo apt install -y i2c-tools python3-smbus python3-pip
   sudo pip3 install bmp180


3. Controleer of de BMP180 is gedetecteerd op de I2C-bus:

   sudo i2cdetect -y 1


   Je zou het adres van het apparaat moeten zien (meestal 0x77) in the output.

Stap 4: Gegevens lezen uit de BMP180

BMP180.

Python-codevoorbeeld

python
import time
import bmp180

# Create a sensor object
sensor = bmp180.BMP180

Stap 5: Toepassingen van de BMP180

1. Weather Stations: Meet de atmosferische druk en temperatuur om weerspatronen te voorspellen.
2. Hoogtemeting: Gebruik de sensor om hoogteverschillen bij te houden, handig voor droneprojecten of buitenactiviteiten.
3. Milieumonitoring: Bewaak omgevingsomstandigheden, zoals drukveranderingen, die kunnen wijzen op een storm of andere weersverschijnselen.

Probleemoplossing

1. Device Not Detected:

   • Zorg ervoor dat de SDA- en SCL-pinnen correct zijn aangesloten.
   • Controleer of de I2C-interface is ingeschakeld op de Raspberry Pi.

2. Onnauwkeurige metingen:

   • Make sure the sensor is not exposed to extreme temperatures or pressure changes while reading.
   • Verifieer de juiste kalibratie van de sensor als de resultaten onjuist lijken.

3. I2C Errors:

   • Controleer op eventuele adresconflicten op de I2C-bus.

Conclusie

De BMP180
