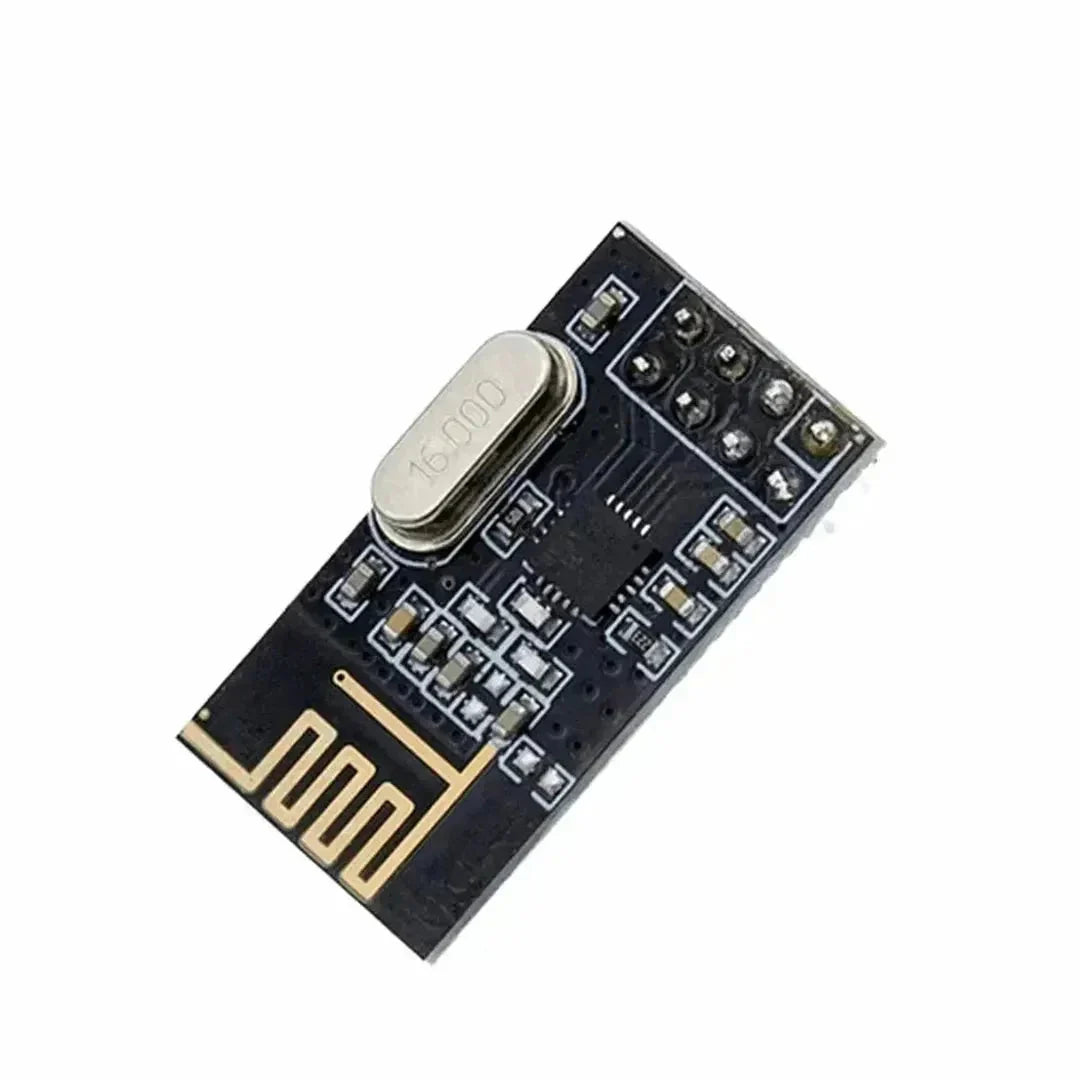

Draadloze communicatie is een hoeksteen van moderne elektronica, waardoor apparaten zonder de beperking van draden met elkaar kunnen communiceren. Een populaire module om dit met Arduino te bereiken is de NRF24L01. Deze veelzijdige, goedkope 2.4GHz draadloze transceivermodule is perfect voor projecten die betrouwbare gegevensoverdracht over korte afstanden vereisen. In deze gids leiden we je door de stappen om de NRF24L01 in te stellen en te gebruiken met je Arduino.
Benodigde onderdelen
- 2x Arduino-boards (bijv. Arduino Uno)
- 2x NRF24L01 modules
- Jumperkabels
- Breadboard (optioneel)
- 10µF condensator (aanbevolen)
De NRF24L01 aansluiten op Arduino
Het aansluiten van de NRF24L01 op je Arduino vereist aandacht voor detail. Hier is een eenvoudig bedradingsschema:
Als je geen bedradingsschema hebt, volg dan deze verbindingen:
- NRF24L01 VCC naar Arduino 3.3V
- NRF24L01 GND naar Arduino GND
- NRF24L01 CE naar Arduino pin 9
- NRF24L01 CSN naar Arduino pin 10
- NRF24L01 SCK naar Arduino pin 13
- NRF24L01 MOSI naar Arduino pin 11
- NRF24L01 MISO naar Arduino pin 12
Let op: Het wordt aanbevolen om een 10µF condensator tussen VCC en GND van de NRF24L01 te plaatsen om de voeding te stabiliseren.
De vereiste bibliotheken installeren
Om de communicatie met de NRF24L01 te vereenvoudigen, gebruiken we de RF24 bibliotheek. Volg deze stappen om deze te installeren:
- Open de Arduino IDE.
- Navigeer naar Schets > Bibliotheek toevoegen > Bibliotheken beheren...
- Zoek naar RF24 door TMRh20.
- Klik op Installeren.
De Arduino-code schrijven
We maken twee schetsen: één voor de zender en één voor de ontvanger.
Zendercode
#include
#include
// CE en CSN pinnen
RF24 radio(9, 10);
// Adres voor communicatie
const byte address[6] = "00001";
void setup() {
Serial.begin(9600);
radio.begin();
radio.openWritingPipe(address);
radio.setPALevel(RF24_PA_MIN);
}
void loop() {
const char text[] = "Hello World";
bool report = radio.write(&text, sizeof(text));
if (report) {
Serial.println("Data succesvol verzonden");
} else {
Serial.println("Verzending mislukt");
}
delay(1000);
}
Ontvangercode
#include
#include
// CE en CSN pinnen
RF24 radio(9, 10);
// Adres voor communicatie
const byte address[6] = "00001";
void setup() {
Serial.begin(9600);
radio.begin();
radio.openReadingPipe(0, address);
radio.setPALevel(RF24_PA_MIN);
radio.startListening();
}
void loop() {
if (radio.available()) {
char text[32] = "";
radio.read(&text, sizeof(text));
Serial.println(text);
}
}
De code uploaden
Upload de zender code naar de eerste Arduino en de ontvanger code naar de tweede Arduino. Zodra beide draaien, open je de Seriële Monitor voor de ontvanger-Arduino op een baudrate van 9600. Je zou het bericht "Hello World" elke seconde moeten zien binnenkomen.
Tips voor probleemoplossing
- Stroomproblemen: Zorg ervoor dat beide NRF24L01 modules een stabiele 3.3V voeding ontvangen. Het gebruik van een condensator kan helpen stroomschommelingen te voorkomen.
- Bedradingsnauwkeurigheid: Controleer alle verbindingen dubbel om verkeerde bedrading te voorkomen, wat communicatie kan verhinderen.
-
Bibliotheekcompatibiliteit: Zorg ervoor dat de
RF24bibliotheek correct is geïnstalleerd en bijgewerkt. - Adresovereenkomst: Zorg ervoor dat zowel de zender als de ontvanger hetzelfde communicatieadres gebruiken.
Conclusie
De NRF24L01 module is een krachtig hulpmiddel om draadloze mogelijkheden toe te voegen aan je Arduino-projecten. Door de bovenstaande stappen te volgen, kun je een betrouwbare communicatieverbinding opzetten tussen twee Arduino-boards. Of je nu een extern sensornetwerk bouwt, een draadloos besturingssysteem maakt of experimenteert met IoT-toepassingen, de NRF24L01 biedt een veelzijdige en kosteneffectieve oplossing.
