Gebruik de AS5600 met de Raspberry Pi

De AS5600 is een magnetische rotatie-positiesensor met hoge resolutie die hoeken tot 360° kan meten. Dankzij de I2C-interface is hij eenvoudig te integreren met een Raspberry Pi voor nauwkeurige hoekmetingen in robotica, automatisering en andere toepassingen. Deze handleiding legt uit hoe u de AS5600 gebruikt met een Raspberry Pi om hoekposities uit te lezen.

Wat u nodig heeft

1. Raspberry Pi (elk model met I2C-ondersteuning, bijv. Pi 3, Pi 4)

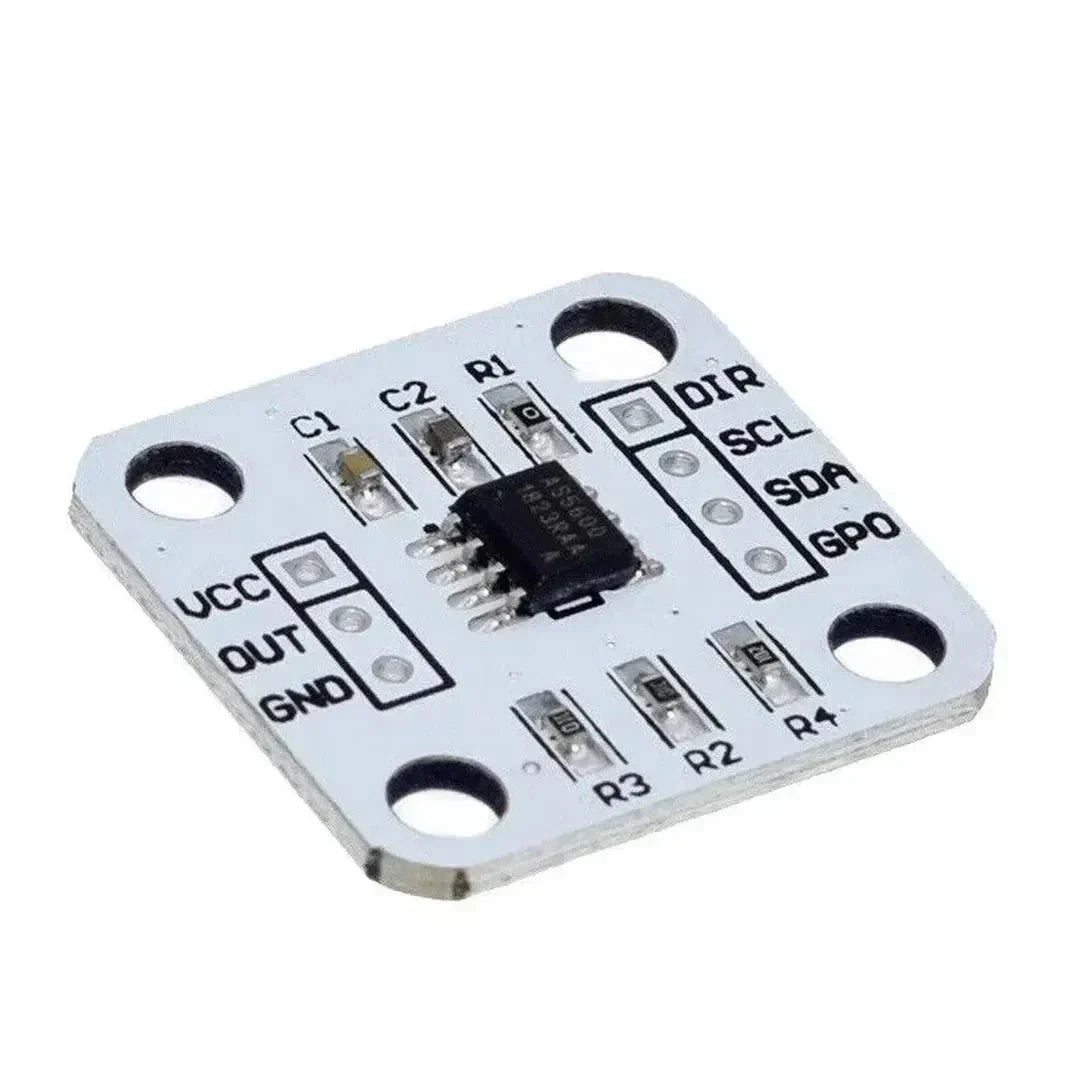

2. AS5600 magnetische rotatie-encoder module
3. Magneet (diametraal gemagnetiseerd)
4. Breadboard en jumperkabels
5. Een computer met SSH-toegang tot de Raspberry Pi of een aangesloten toetsenbord en monitor
6. Python geïnstalleerd op de Raspberry Pi

Stap 1: I2C inschakelen op de Raspberry Pi

1. Open de terminal op uw Raspberry Pi.
2. Voer de configuratietool van de Raspberry Pi uit:

   sudo raspi-config


3. Navigeer naar Interface Options > I2C en schakel deze in.
4. Start de Raspberry Pi opnieuw op:

   sudo reboot


Stap 2: De AS5600 aansluiten op de Raspberry Pi

De AS5600 gebruikt het I2C-protocol voor communicatie. Sluit deze als volgt aan op de Raspberry Pi:

Let op: Zorg ervoor dat de bedrijfsspanning van de AS5600-module overeenkomt met het 3.3V logische niveau van de Raspberry Pi.

Stap 3: Vereiste tools en bibliotheken installeren

1. Update de Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Installeer I2C-tools:

   sudo apt install -y i2c-tools


3. Installeer Python-bibliotheken voor I2C-communicatie:

   pip install smbus2


Stap 4: I2C-verbinding verifiëren

1. Detecteer de AS5600 op de I2C-bus:

   sudo i2cdetect -y 1


2. U zou een apparaatadres (bijv. 0x36) in de uitvoer moeten zien. Zo niet, controleer dan uw bedrading.

Stap 5: Gegevens uitlezen van de AS5600

De AS5600 levert 12-bit hoekgegevens via I2C. U kunt het volgende Python-script gebruiken om de hoekpositie uit te lezen en weer te geven.

Python-codevoorbeeld

import smbus2
import time

# Definieer I2C-adres en bus
AS5600_ADDR = 0x36
ANGLE_REG = 0x0E

bus = smbus2.SMBus(1)

def read_angle():
    # Lees twee bytes uit het hoekregister
    raw_data = bus.read_i2c_block_data(AS5600_ADDR, ANGLE_REG, 2)
    angle = (raw_data[0] << 8) | raw_data[1]  # Combineer MSB en LSB
    angle = angle & 0x0FFF  # Maskeer naar 12 bits
    return (angle / 4096.0) * 360.0  # Converteer naar graden

try:
    while True:
        angle = read_angle()
        print(f"Hoek: {angle:.2f} graden")
        time.sleep(0.5)
except KeyboardInterrupt:
    print("Afsluiten...")

Stap 6: Toepassingen van de AS5600

De AS5600 is veelzijdig en kan in diverse projecten worden gebruikt:

1. Robotica: Meet gewrichts- of wielhoeken voor nauwkeurige besturing.
2. Encoders: Maak doe-het-zelf rotatie-encoders voor CNC-machines of 3D-printers.
3. Knopbediening: Gebruik als een knop met hoge resolutie voor volume- of menunavigatie.
4. Positietracking: Volg hoekposities in automatiseringssystemen.

Probleemoplossing

1. Apparaat niet gedetecteerd:

   • Controleer de SDA- en SCL-verbindingen.
   • Zorg ervoor dat I2C is ingeschakeld op de Raspberry Pi.
   • Controleer de bedrijfsspanning van de AS5600.

2. Onnauwkeurige metingen:

   • Zorg ervoor dat de magneet correct is uitgelijnd met de AS5600-sensor.
   • Gebruik een diametraal gemagnetiseerde magneet voor nauwkeurige metingen.

3. I2C-fouten:

   • Controleer op conflicterende apparaten op de I2C-bus met behulp van i2cdetect.
   • Controleer of het adres van de AS5600 overeenkomt met het script.

Conclusie

De AS5600 magnetische rotatie-positiesensor is een krachtig en gebruiksvriendelijk hulpmiddel voor het meten van hoeken. Door deze handleiding te volgen, kunt u de AS5600 integreren met een Raspberry Pi om nauwkeurige rotatiemeetsystemen te creëren voor robotica, automatisering en meer. Experimenteer met verschillende toepassingen om het volledige potentieel van deze veelzijdige sensor te benutten!
